SMT在线双轨3DAOI 光学检测仪设备
3DAOI销售专线:13714289164(微信同号)雷小姐,AOI供应商:深圳易科讯科技有限公司(EKT)成立于2006年,注册资金:1000万人民币。是专业做研发生产AOI全自动光学视觉检测设备的制造商。主要产品为用于SMT表面贴装回流焊前后、贴片线或DIP插件线波峰焊后AOI自动光学检测仪、SPI锡膏测厚仪 。包括:(在线式 3D AOI、 3D 双面检在线AOI、桌面式小型AOI、在线式 2D AOI、下照式在线AOI、离线式AOI、在线双轨AOI、加大尺寸非标订制AOI等)的厂家,工厂地址:广东省深圳市宝安区

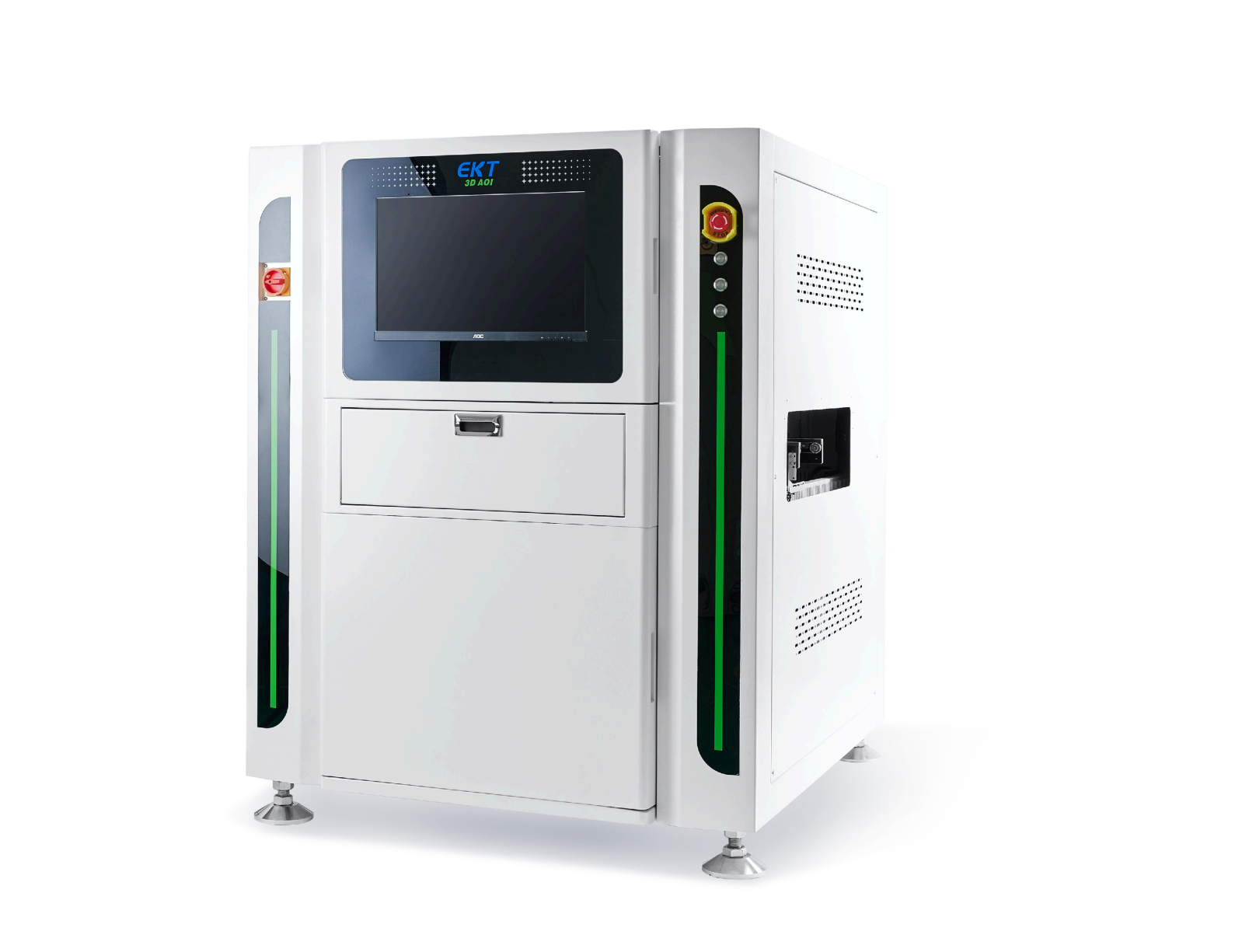

在线式3D AOI
INLINE 3D AOI
l 适用SMT/DIP 炉前炉后元件检测,锡膏检测,各种小零件缺陷外观检测。
l 兼容50*50mm-510*510mm PCB尺寸。
l 主流结构光3D模组,解决传统2D平面检测局限。
l 智能一键编程,极致效率。
l AI检测,检出更加高效快捷。
l ID Mark识别,自动切换PCB检测程序。
l 强大的SPC统计分析系统精准掌握检测过程数据

检测能力 | 适用制程 | SMT锡膏印刷后,SMT回流焊前/后,DIP波峰焊前/后 |
编程模式 | 手动编写、CAD数据导入自动对应元件库、智能一键自动编程。 | |
检测类型 | 锡膏印刷:有无、偏移、少锡、多锡、断路、连锡、污染、刮痕等。 | |
零件缺陷:缺件、多件、偏移、歪斜、立碑、侧立、翻件、错件、破损、反向、XY偏移等。 | ||
焊点缺陷:锡多、锡少、虚焊、连锡、溢胶、引脚未出、锡珠检测、铜箔污染等。 | ||
3D测量:可见物体高度或深度(20mm范围)测量, 指定高度范围物体的长宽以及面积测量。 | ||
计算方法 | 3D点云重建, AI深度学习,彩色运算, 向量分析, 颜色提取, 灰阶运算, 特征分析,OCV/OCR等。 | |
检测模式 | 单轨自动进板, 应用覆盖整个电路板的优化检测技术,支持拼板和多mark,含Bad mark功能。 | |
SPC统计功能 | 全程记录测试数据并进行统计和分析,任何区域都可查看生产状况和品质分析。 | |
零件角度 | 支持0-359度旋转,最小1角距。 | |
最小零件 | 01005 chip、0.3 pitch IC | |
光学配置 | 相机 | 1200万像素定制全彩色高速工业数字相机 |
像素精度 | 12um | |
光源 | 自主配置的环形立体多通道彩光,可选RGB/RGBW/RGBR/RWBR通道,选配同轴光源 | |
3D模组 | DLP数量 | 4DLP |
工作角度 | 30°(视采用DLP型号有差异) | |
高度测量范围 | 20mm (视检测需求不同标定有差异) | |
高度测量精度 | ±10um | |
计算机 | 操作系统 | Windows 10 64位 |
显示器 | 24寸 | |
CPU | Intel I9 十二代 | |
GPU | RTX3060 | |
内存 | 64GB | |
存储 | 512GB固态硬盘 + 4TB机械硬盘 | |
软件系统 | 界面语言 | 中,英文可选界面 |
操作权限 | 管理员,程序员,操作员三级登录权限控制 | |
机械系统 | 运送和检测方式 | 自动进出板,可选L-R/R-L,步进电机运送PCB和调宽轨道,XY伺服电机分别驱动相机取图。 |
轨道调宽 | 自动调宽 | |
夹板方式 | 自动夹具 | |
PCB尺寸 | 50*50mm (Min)~510*510mm (Max),特殊应用时可定制 | |
PCB厚度 | 0.3~5.0mm | |
PCB重量 | Max:3KG | |
PCB板边 | 3mm,特殊应用时可订制 | |
PCB弯曲度 | <5mm 或PCB对角线长度的3% | |
PCB零件高度 | Top:35mm,Bottom:40mm。可调节,特殊应用时可订制 | |
XY 驱动系统 | AC伺服电机,精密研磨滚珠丝杆 | |
XY 移动速度 | Max:830mm/s | |
XY 定位精度 | ≦8um | |
整机参数 | 设备外形尺寸 | L1430 * W1250 * H1600 mm (高度不含信号灯) |
电源 | AC220V,50/60Hz,2.2KW | |
PCB离地高度 | 900±20mm | |
设备重量 | 1250KG | |
前后设备通讯 | SMEMA | |
气压要求 | 0.4-0.6MPa | |
设备安规 | 符合CE安全标准 | |
环境温湿度 | 10~35℃,35~80% RH(无结露) | |
选配 | 维修站系统,离线编程系统,SPC服务器系统,条码识别系统,MES接口 | |
