离线AOI检测仪
![]() |
软板/FPC离线AOI厂家/FPC软件用的离线式AOI厂家生产商/AOI离线机工厂直销点击次数:
发布时间:2026-05-20 10:50:44咨询采购:全国AOI设备销售专线:18565761588(微信同号)刘小姐 深圳易科讯科技有限公司,专业国产AOI设备厂家,销售在线AOI检测仪,离线AOI检测仪器,上照式AOI,下照式及上下同时照AOI,双轨及单轨AOI,加大尺寸AOI,非标定做AOI,测插件元器表面AOI,产品销往全国各地长三角,珠三角,华南,华中等地区并出口东南亚国家,印度,越南,柬埔寨,菲律宾等SMT电子行业。 |
|---|
AOI销售专线13714289164(微信同号)雷小姐,AOI供应商:深圳易科讯科技有限公司(EKT)成立于2006年,注册资金:1000万人民币。是专业做研发生产AOI全自动光学视觉检测设备的制造商。主要产品为用于SMT表面贴装回流焊前后、贴片线或DIP插件线波峰焊后AOI自动光学检测仪、SPI锡膏测厚仪 。包括:(在线式 3D AOI、 3D 双面检在线AOI、桌面式小型AOI、在线式 2D AOI、下照式在线AOI、离线式AOI、在线双轨AOI、加大尺寸非标订制AOI等)的厂家,工厂地址:广东省深圳市宝安区

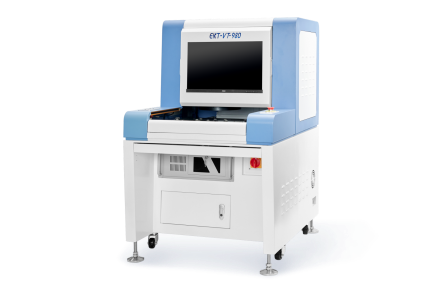

高端加强型离线 AOI
ADVANCED PLUS OFFLINE AOI
l 适用SMT/DIP炉前炉后元件检测,锡膏检测,各种小零件缺陷外观检测。
l 可容纳20*20mm-450*350mm 硬板或FPC软板PCB均可,可放软板通用治具。
l 智能一键编程,极致效率。
l 强大的SPC统计分析系统精准掌握检测过程数据。

检测能力 | 适用制程 | SMT锡膏印刷后,SMT回流焊前/后,DIP波峰焊前/后 |
编程模式 | 手动编写、自动搜寻,CAD数据导入自动对应元件库、智能一键自动编程。 | |
检测类型 | 锡膏印刷:有无,偏移,少锡,多锡,断路,连锡,污染,刮痕等。 | |
零件缺陷:缺件、多件、偏移、歪斜、立碑、侧立、翻件、错件、破损、反向,XY偏移等。 | ||
焊点缺陷:锡多、锡少、虚焊、连锡、溢胶、引脚未出、锡珠检测,铜箔污染等。 | ||
计算方法 | 模版匹配,彩色运算,向量分析,颜色提取,灰阶运算,特征分析,OCV/OCR等 | |
检测模式 | 覆盖整个电路板的优化检测技术,拼板和多Mark, 含Bad mark功能 | |
SPC统计功能 | 全程记录测试数据并进行统计和分析,任何区域都可查看生产状况和品质分析 | |
零件角度 | 支持0~359°旋转,最小1°角距 | |
最小零件 | 01005 chip、0.3 pitch IC | |
光学配置 | 相机 | 2000万像素全彩色高速工业数字相机 |
像素精度 | 5um/10um/15um/18um/20um/25um,特殊应用时可订制 | |
光源 | 环形立体多通道彩色光源,视应用选择RGB/RGBW/RGBR/RWBR,选配同轴光源。FOV光源有效覆盖范围:50mm*50mm | |
计算机 | 操作系统 | Windows 10 64位 |
显示器 | 24寸 | |
GPU | Intel HD集成显卡 | |
CPU | I7 8700 | |
内存 | 16GB | |
存储 | 1TB | |
软件系统 | 界面语言 | 中,英文可选界面 |
操作权限 | 管理员,程序员,操作员三级登录权限控制 | |
机械系统 | 运送和检测方式 | 人工取放板,Y伺服电机移动PCB, X伺服电机驱动相机取图 |
夹板方式 | 自动夹具 | |
PCB尺寸 | 20*20mm(Min)~450*350mm(Max), 特殊应用时可订制 | |
PCB厚度 | 0.3~5.0mm | |
PCB重量 | Max:3KG | |
PCB板边 | 3mm,特殊应用时可订制 | |
PCB弯曲度 | <5mm 或 PCB对角线长度的3% | |
PCB零件高度 | Top:35mm,Bottom:75mm。可调节,特殊应用时可订制 | |
XY 驱动系统 | AC伺服电机,精密研磨滚珠丝杆 | |
XY 移动速度 | Max:830mm/s | |
XY 定位精度 | ≦8um | |
整机参数 | 设备外形尺寸 | L1140 * W900 * H1450 mm (高度不含信号灯) |
电源 | AC220V,50/60Hz,1.2KW | |
PCB离地高度 | 820±20mm | |
设备重量 | 400KG | |
设备安规 | 符合CE安全标准 | |
环境温湿度 | 10~35℃,35~80% RH(无结露) | |
选配 | 维修站系统,离线编程系统,SPC服务器系统,条码识别系统,MES接口 | |
