AOI便是主动光学辨识系统,是英文(Auto Optical Inspection)的缩写,国内叫做主动光学检测仪,现在现已遍及应用在电子职业的电路板组装生产线的外观查看并替代以往的人工目检。

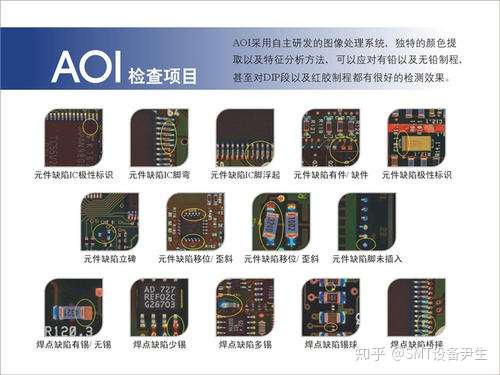

早期时候AOI主动光学检测设备大多被拿来检测IC(积体电路)封装后的表面印刷是否有缺点,随着技术的演进,现在则被拿来用在SMT组装线上检测电路板上的零件焊锡组装后的质量情况,或是查看锡膏印刷后有否契合规范。
AOI主动光学检测设备最大的长处便是能够替代以前SMT炉前、炉后的人工目检作业,而且能够比人眼更准确的判别出SMT的打件组装缺点。但就如同人眼一般,AOI基本上也仅能执行物件的表面查看,所以只要是物件表面上能够看得到的形状,它都能够正确无误的查看出来,但对于藏在零件底下或是零件边际的焊点或许才能有限,当然现在有许多的AOI现已能够作到多角度的摄影来添加其对IC脚翘的检出才能,并添加某些被隐瞒元件的摄影角度,以供给更多的检出率。
AOI主动光学检测设备有个最大的缺点是有些灰阶或是阴影明暗不是很明显的当地,比较简单呈现误判的情况,这些或许能够使用不同色彩的灯光来加以判别,但最麻烦的仍是那些被其他零件隐瞒到的元件以及位于元件底下的焊点,由于传统的AOI只能检测直射光线所能抵达的当地,像是屏蔽框肋条或是其边际底下的元件,往往就会由于AOI检测不到而漏掉。
总之,AOI主动光学检测设备虽然好用但确实也有些先天上的限制,不过能够用在即时的SMT初步质量分析,并立刻回馈SMT的质量情况,让SMT制程作业加以改善,确实能够有用进步SMT的产出良率。何为SMT?smt是做什么的,smt贴片是什么意思?
