高精度在线AOI、上下照双面检在线AOI,PCBA板正反两面同时检测AOI产品介绍
1,AOI计算原理:
运用现代光学技术原理及工业数字摄影摄像技术对被检测产品(电路板PCB板、PCBA板)进行实时拍照,通过AOI光学软件计算和专用软件对拍摄图像进行分析处理,自动生成检测产品的结果。
2,AOI对SMT产线上发挥的作用:
◆AOI有效检测率:99.99%以上(人工肉眼眼睛检测率:650%左右);
◆减少人工:2-3人/生产线,可提升生产效率并减少人工成本投入;
◆通过SPC报表数据库功能可准确无误的统计工艺缺陷,有效掌握管控产品的品质;
◆稳定性大大高于人工,长期使用,各项综合成本远远降低;
◆当然也可提升公司形象,提高知名度,并有效提高公司整体实力和竞争力,最重要的一点是好接订单。让客户放心下单。
3,AOI有什么性能?
1)检查项目:

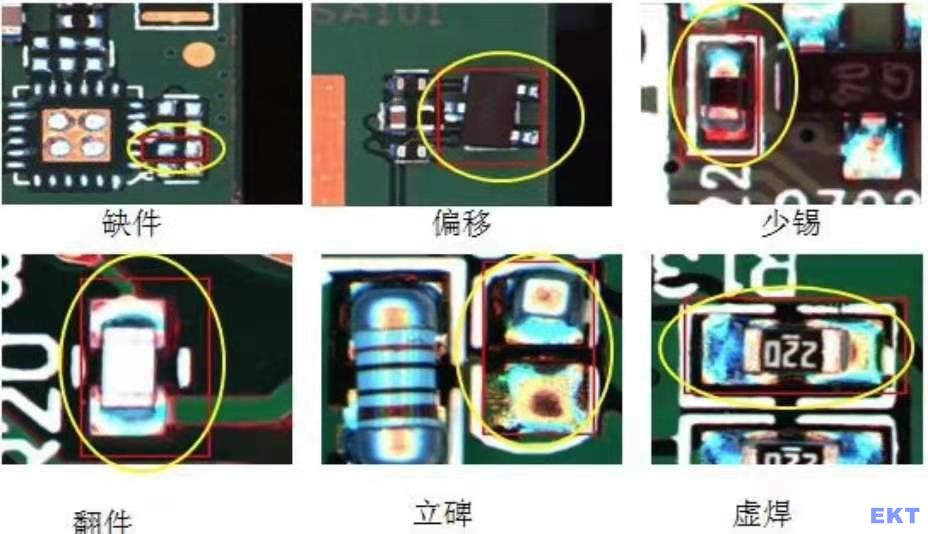

◆SMT贴片工艺:缺件,错位,错件,极反,破损,污染,少锡,多锡,短路,虚焊等。
◆DIP插件工艺(波峰焊焊点):少锡,包焊,短路,虚焊,锡洞,缺件等。
2)软件扩展功能
◆CAD数据导入功能
◆SPC统计功能
◆PCB板上的条码和二维码能自动识别
◆双面自动识别检测
◆支持ShopFloor系统
◆标准元件库
◆拥有快捷的离线编程和调试
◆多机互联和远程控制
◆支持触屏操作
◆手机电脑等实时监控监测数据
3)高精度的机械结构设计
◆高刚性机座,机械重心合理,运行时振动小,外观美观大方
◆精密的滚珠丝杆和直线导轨承载
◆精密的气动夹具和中央支持,运行平稳,缓冲性极高,维护方便
◆超过10年以上经验的资深工程师精湛的装配技艺,确保整机的使用稳定,长寿命。安全有保障。
4),稳定的电气控制
◆松下伺服驱动系统,高速,稳定成熟
◆雷赛,升立德等成熟稳定的运动控制系统
◆德国basler或大华高端定制500~2000万像素的高清工业数字彩色相机,专业的远心镜头,颜色真实细腻。
◆研华或华硕 高配置,超长稳定的工业级控制电脑
◆稳定的各种电气配件,使用寿命长
◆高柔拖链电缆,使用寿命可达800-1000万次
◆欧姆龙高灵敏的光电保护开关,确保使用稳定,安全
◆电路模块化设计,运行稳定,易维护。

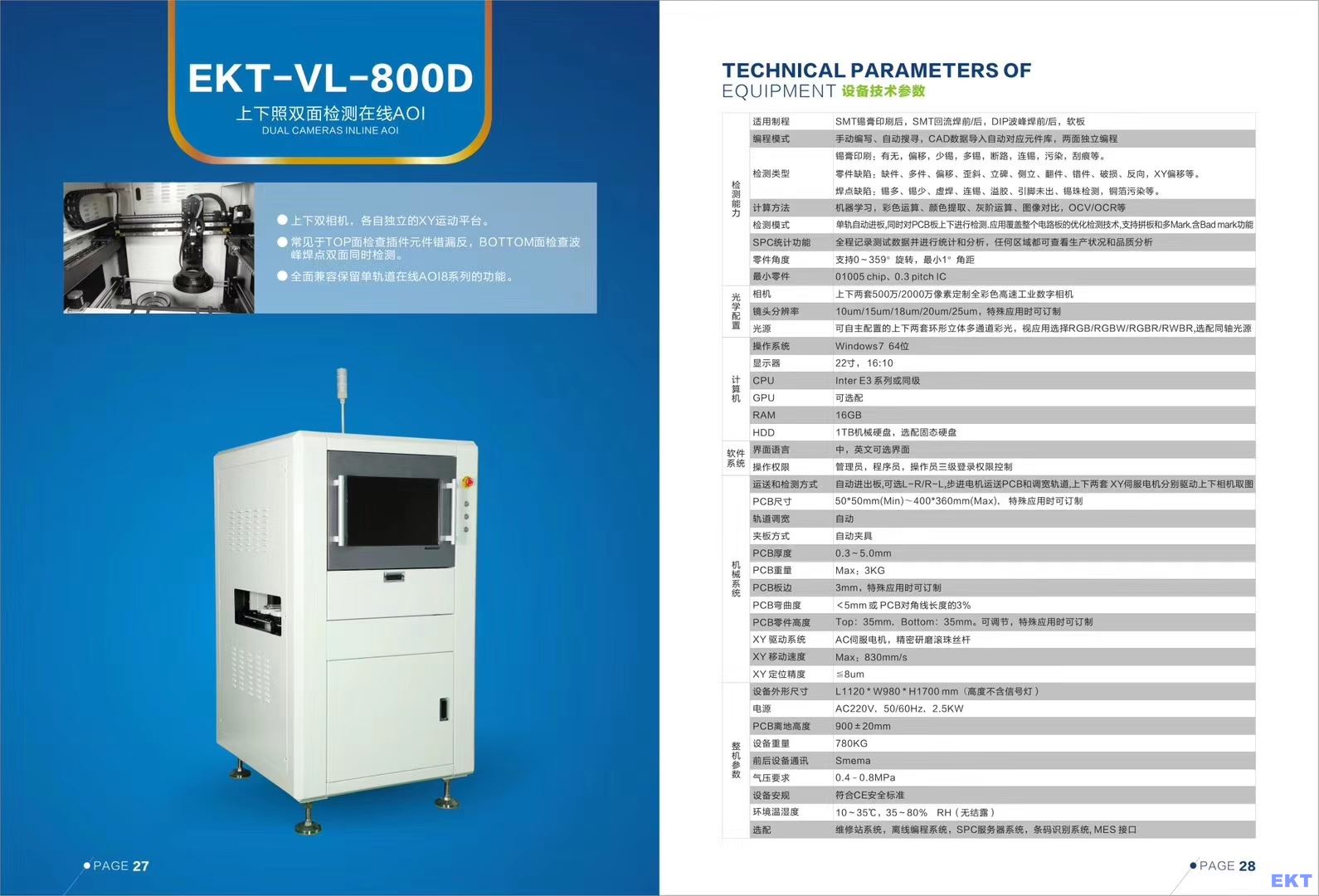

设备型号:EKT-VL-800D 双面检测在线AOI的技术参数说明
技术参数: | ||
检测 能力 | 检测项目 | CHIP元件本体,CHIP元件焊锡点,字符,DIP焊点,FPCB |
可检尺寸 | CHIP:01005,Pitch:0.3mm | |
检测方法 | 颜色抽取,亮度抽取,字符识别,整板检测,角度检测,偏移检测,智能侦测,条码识别,ipe处理,模板匹配,极性检测,短路检测等 | |
光学 系统 | 光源 | 2套:视觉检测专用RGB环形光源 |
相机 | 2套:1000万高清彩色相机,像素:2592*1944 | |
镜头 | 2套:高清远心镜头 | |
解析度 | 10μm,15μm,20μm(可选) | |
FOV | 42*30mm2(10μm),52*40mm2(15μm),65*52mm2(20μm) | |
检测速度 | 3300mm2/sec | |
计算机 配置 | 主机配置 | 2套:CPU-i5,内存-16G,显存-4G,硬盘-500G |
显示器 | 22"飞利浦工业显示器 | |
选配项 | OffLine编程电脑,RS触摸屏电脑,SPC触摸屏平板电脑 | |
检测 性能 | PCB厚度 | 0.2-12mm(翘曲≤5mm) |
元件高度 | 上50mm 下75mm | |
驱动设备 | 松下伺服马达 滚珠丝杆 直线滑轨 | |
移动速度 | Max.700mm/sec | |
定位精度 | ≤8μm(校准后) | |
PCB夹具高度 | 900±20mm(从地面到夹具面) | |
PCB尺寸 | 400*360mm | |
整机 参数 | 电源 | AC220V\50Hz\1800W\UPS:1000VA |
整机尺寸 | 长1100*宽1280*高1620mm(不含警报灯) | |
重量 | 净重≈750kg | |
气压要求 | ≥0.5MPa | |
环境要求 | 温度:2~45℃,相对湿度25%-85%(无结霜) | |
上下游设备通讯 | 工业标准信号接口,留有MES端口,可读取数据 |
